Περιγραφή

Ξηραντήρες Αποβλήτων υπό Κενό 250 έως 1.000 l/day





Οι Ξηραντήρες Αποβλήτων υπό Κενό DRYER (Heat Pump) χρησιμοποιούνται για την ανάκτηση πρώτων υλών, ξήρανση και κρυσταλλοποίηση βιομηχανικών αποβλήτων και διαλυμάτων νερού. Είναι ιδανικοί για την επεξεργασία και ξήρανση των συμπυκνωμάτων από Εξατμιστήρες Ανακύκλωσης.  Διαθέτουν οριζόντιο θάλαμο εξάτμισης-ξήρανσης με υψηλής απόδοσης εναλλάκτη θερμότητας τύπου μανδύα και μεγάλες θυρίδες επίσκεψης  για  έλεγχο και καθαρισμό της λάσπης. Είναι εξοπλισμένοι με πλήρες αυτόματο σύστημα λειτουργίας με PLC. Η απεικόνιση όλων των βασικών λειτουργικών παραμέτρων γίνεται σε οθόνη LCD. Διατίθενται και με ειδικό ξέστρο εξαγωγής της λάσπης.



Στόχος είναι ο διαχωρισμό του νερού των αποβλήτων αποφεύγοντας οποιαδήποτε προσθήκη χημικών αντιδραστηρίων και η τελική 100% ξήρανση των αποβλήτων προς διάθεση. Πλεονεκτήματα των ECO DRY είναι ότι το τελικό απόβλητο προς διάθεση δεν είναι υγρό αλλά στερεό υπόλειμμα χαμηλού βάρους.

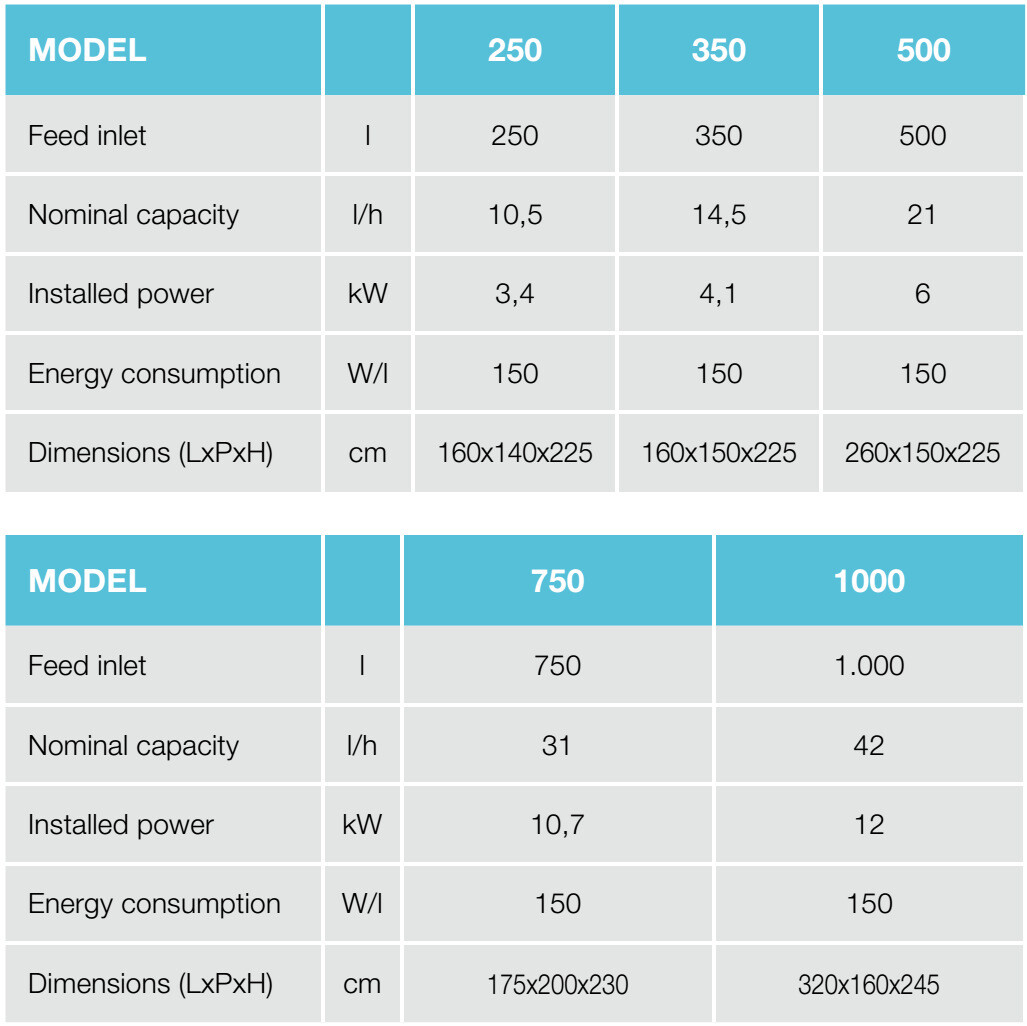

Το βασικό υλικό κατασκευής του ξηραντήρα είναι το ανοξείδωτο ΑISI 316 και AISI 316L – Eιδικά κράματα μπορούν να χρησιμοποιηθούν ανάλογα με τη ζήτηση. Οι μονάδες ανάλογα με την παροχή του αποβλήτου κυμαίνονται από 250 έως 1000 λίτρα την ημέρα.





Βασικά  Χαρακτηριστικά

• 100% Aνακύκλωση Aποβλήτων (zerowaste). Εξάτμιση μέχρι ξηρού. Διάθεση μόνο στερεό απόβλητο.
• Πλήρως ηλεκτρικοί με Αντλία Θερμότητας (Heat Pump).
• Εναλλάκτη θερμότητας σε εξωτερικό μανδύα.
• Tμήμα συμπύκνωσης ατμών στο πάνω μέρος του θαλάμου.
• Εμπρόσθια Θυρίδα για έλεγχο και καθαρισμό του θαλάμου από την λάσπη.
• Δεύτερη θυρίδα πρόσβασής αντικριστά στα μοντέλα 500 l/day και άνω.
• Αυτόματη τροφοδότηση και εκκένωση του αποβλήτου και αποστάγματος.
• Αυτόματη ή χειροκίνητη τροφοδότηση αντιαφριστικού.
• Αυτόματο πρόγραμμα καθαρισμού.
• Έλεγχος των λειτουργιών με PLC Siemens S7-200 με οθόνη OP7.
• Πλήρως κατασκευασμένοι από INOX AISI 316.& AISI 316L.
• Ειδικά μέταλλα ανάλογα με τις απαιτήσεις του αποβλήτου.
• Teleservice για απομακρυσμένο έλεγχο και ρύθμιση.





Βασικές Εφαρμογές

• Απόβλητα από χυτήρια (release agents, glycols, lubricating oils).
• Απόβλητα από Επιμεταλλωτήρια (Chromium, Nickel, Copper), Μπάνια, Ξεπλύματα.
• Απόβλητα Τυπογραφείων & Offsets, εμφανιστήρια.
• Απόβλητα Φαρμακοβιομηχανιών και Καλλυντικών, Αναλυτικών Εργαστηρίων.
• Επεξεργασία υγρών υψηλού COD και αφρισμού.
• Κάθε υγρό απόβλητο που προέρχεται από βιομηχανική παραγωγική διαδικασία.
• Οινοπαραγωγοί για την συμπύκνωση του μούστου.
• Χρυσοχοΐας από τις μονάδες καθαρισμού υπερήχων.





Βασικές Αρχές Λειτουργίας

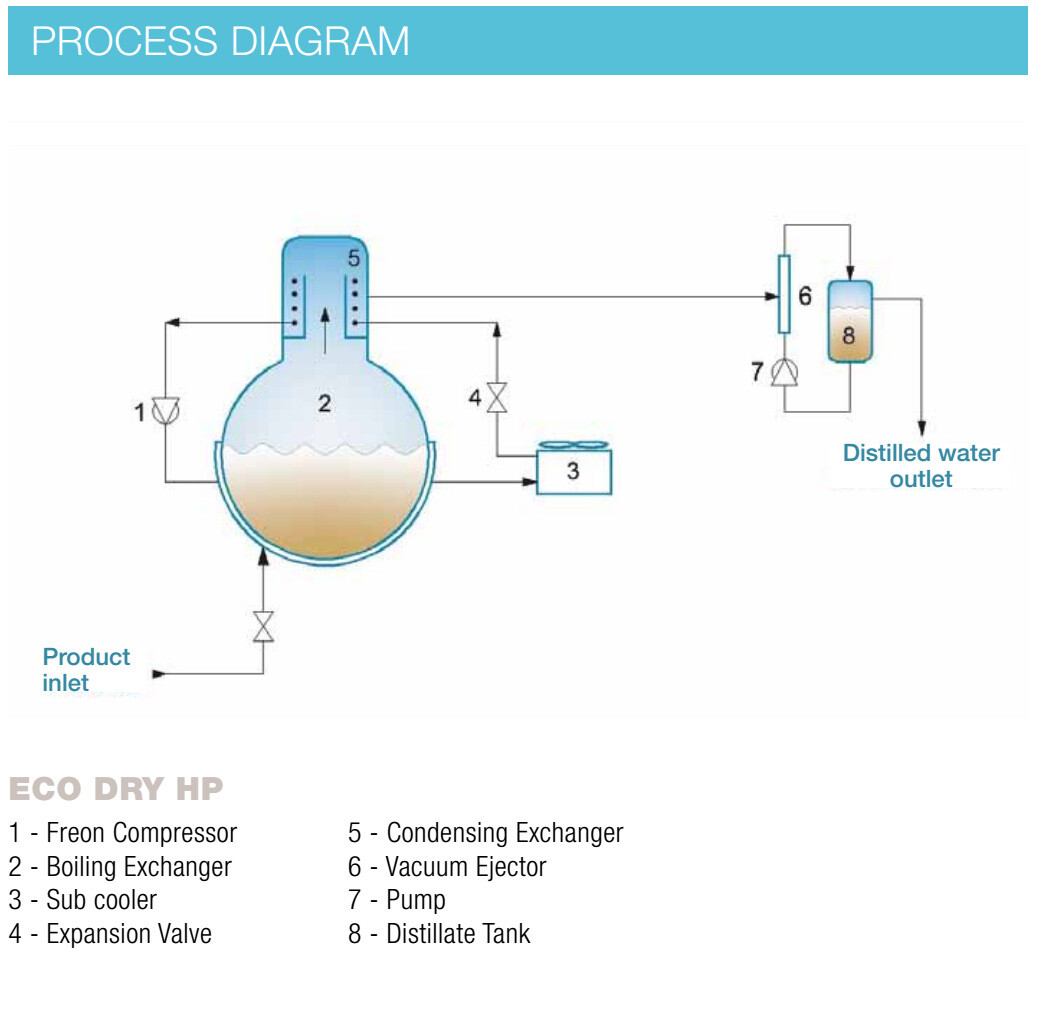

Το σύστημα που φαίνεται στο παρακάτω σχήμα είναι ένα μοντέλο εξατμιστήρα-ξηραντήρα DRY. Κατά τη διάρκεια της λειτουργίας, ο θάλαμος της μονάδας βρίσκεται υπό κενό σε -740 mm Hg? Το κενό δημιουργείται με την βοήθεια μιας ειδικής αντλίας κενού.



Η καρδιά του συστήματος είναι η αντλία θερμότητας του κυκλώματος που αποτελείται από έναν συμπιεστή (1) που συμπιέζει το ψυκτικό υγρό στον εναλλάκτη-μανδύα του δοχείου (2) έως τους 60 °C. Ο θερμικός εναλλάκτης-μανδύας προκαλεί το βρασμό του υγρού (απόβλητο) και την εξάτμιση του νερού που περιέχεται στο απόβλητο.



Το ψυκτικό υγρό που εξέρχεται από τον εναλλάκτη θερμότητας, οδεύει προς το subcooler (3) και εξατμίζεται μέσω της βαλβίδας εκτόνωσης (4) ψύχοντας ταυτόχρονα το τμήμα της συμπύκνωσης των ατμών (5). Κατά τη διαδικασία αυτή, οι υδρατμοί (μέσω της κεντρικής καμινάδα) συμπυκνώνονται και δημιουργούν το απόσταγμα. Κατάλληλη αντλία (7) ανακυκλώνει το απόσταγμα μέσω συστήματος Venturi (6) για την δημιουργία του απαιτούμενου κενού.



Το απόσταγμα απομακρύνεται από το δοχείο (8) σε δεξαμενή αποθήκευσης. Το απόσταγμα μπορεί να ανακυκλωθεί εκ νέου στην παραγωγική διαδικασία ή να απορριφθεί αφού προηγούμενα διαπιστωθεί ότι ακολουθεί πιστά τα όρια απόρριψης της περιοχής. Το υπολειπόμενο στερεό συμπύκνωμα απομακρύνεται χειροκίνητα από δύο αντικριστές θυρίδες του δοχείου. Όλοι οι εξατμιστήρες της ADTEC μπορούν να εργάζονται 24 ώρες την ημέρα, 7 ημέρες την εβδομάδα.



Ο θάλαμος είναι από ανοξείδωτο χάλυβα 316. Ειδικά κράματα όπως Sanicro 28, Titanium, Hastelloy, Incolloy, SAF 2507 – Super Duplex μπορεί να χρησιμοποιηθούν κατόπιν ζήτησης, ανάλογα με την σύσταση του αποβλήτου.
