Περιγραφή

Εξατμιστήρες κενoύ με ξέστρο 250-3.000 l/d

για ειδικά απόβλητα EVR-HP

Οι Εξατμιστήρες Κενού με ξέστρο ΕVR.HP (Heat Pump) χρησιμοποιούνται για την συμπύκνωσης και ανακύκλωση αποβλήτων και διαλυμάτων νερού τα οποία παρουσιάζουν υψηλές ιξώδες και δημιουργούν αποθέσεις ή λάσπη (fouling).  Ο θάλαμος βρασμού είναι κάθετος με εξωτερικό μανδύα για εναλλάκτη θερμότητας και ειδικό ξέστρο για τον καθαρισμό του εσωτερικού κελύφους με αντλία για αυτόματη απομάκρυνση της λάσπης. Το τμήμα συμπύκνωσης των ατμών είναι πάνω από τον βραστήρα. Είναι εξοπλισμένο με πλήρες αυτόματο σύστημα λειτουργίας και ελέγχου με PLC. Η απεικόνιση όrλων των βασικών λειτουργικών παραμέτρων γίνεται σε  ειδική οθόνη LCD.

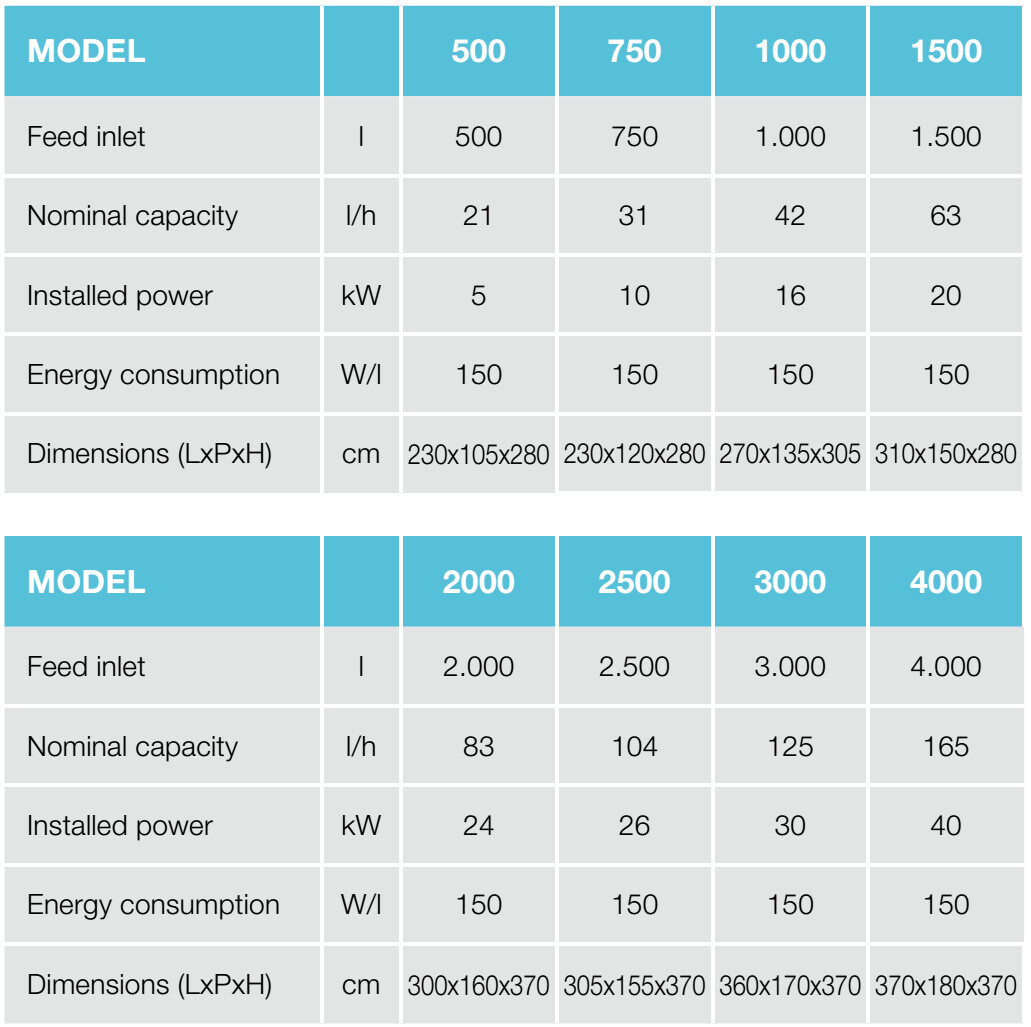

Το βασικό υλικό κατασκευής του εξατμιστήρα είναι το ανοξείδωτο ΑISI 316 και AISI 316L – Eιδικά κράματα μπορούν να χρησιμοποιηθούν ανάλογα με τη ζήτηση. Οι μονάδες ανάλογα με την παροχή του αποβλήτου κυμαίνονται από 250 έως 4000 λίτρα την ημέρα.

Βασικά  Χαρακτηριστικά

• 95% Aνακύκλωση Aποβλήτω (zerowaste).
• Πλήρως ηλεκτρικοί με Αντλία Θερμότητας (Heat Pump).
• Εναλλάκτη θερμότητας σε εξωτερικό μανδύα.
• Tμήμα συμπύκνωσης ατμών στο πάνω μέρος του θαλάμου.
• Κατάλληλη εσωτερική περιστροφική συσκευή με ειδικά ξέστρα.
• Αυτόματη τροφοδότηση και εκκένωση του αποβλήτου, αποστάγματος και συμπυκνώματος.
• Αυτόματη τροφοδότηση και εκκένωσης του αποβλήτου και αποστάγματος.
• Αυτόματη ή χειροκίνητη τροφοδότηση αντιαφριστικού.
• Αυτόματο πρόγραμμα καθαρισμού.
• Έλεγχος των λειτουργιών με PLC Siemens S7-200 με οθόνη OP7.
• Πλήρως κατασκευασμένοι από INOX AISI 316.& AISI 316L.
• Ειδικά μέταλλα ανάλογα με τις απαιτήσεις του αποβλήτου.
• Teleservice για απομακρυσμένο έλεγχο και ρύθμιση.Teleservice για απομακρυσμένο έλεγχο και ρύθμιση.

Βασικές  Εφαρμογές

• Απόβλητα που δημιουργούν αποθέσεις ή με μεγάλο ιξώδες.
• Επεξεργασία και ανακύκλωση Μελανιών, Χρωμάτων.
• Απόβλητα από χυτήρια (release agents, glycols, lubricating oils).
• Απόβλητα Τυπογραφείων & Offsets, εμφανιστήρια.
• Απόβλητα Φαρμακοβιομηχανιών και Καλλυντικών, Αναλυτικών Εργαστηρίων.
• Σαπουνέλαια από βιομηχανίες ελάσεως και μηχανουργεία.
• Επεξεργασία υγρών υψηλόυ COD και αφρισμού.

Βασικές Αρχές Λειτουργίας

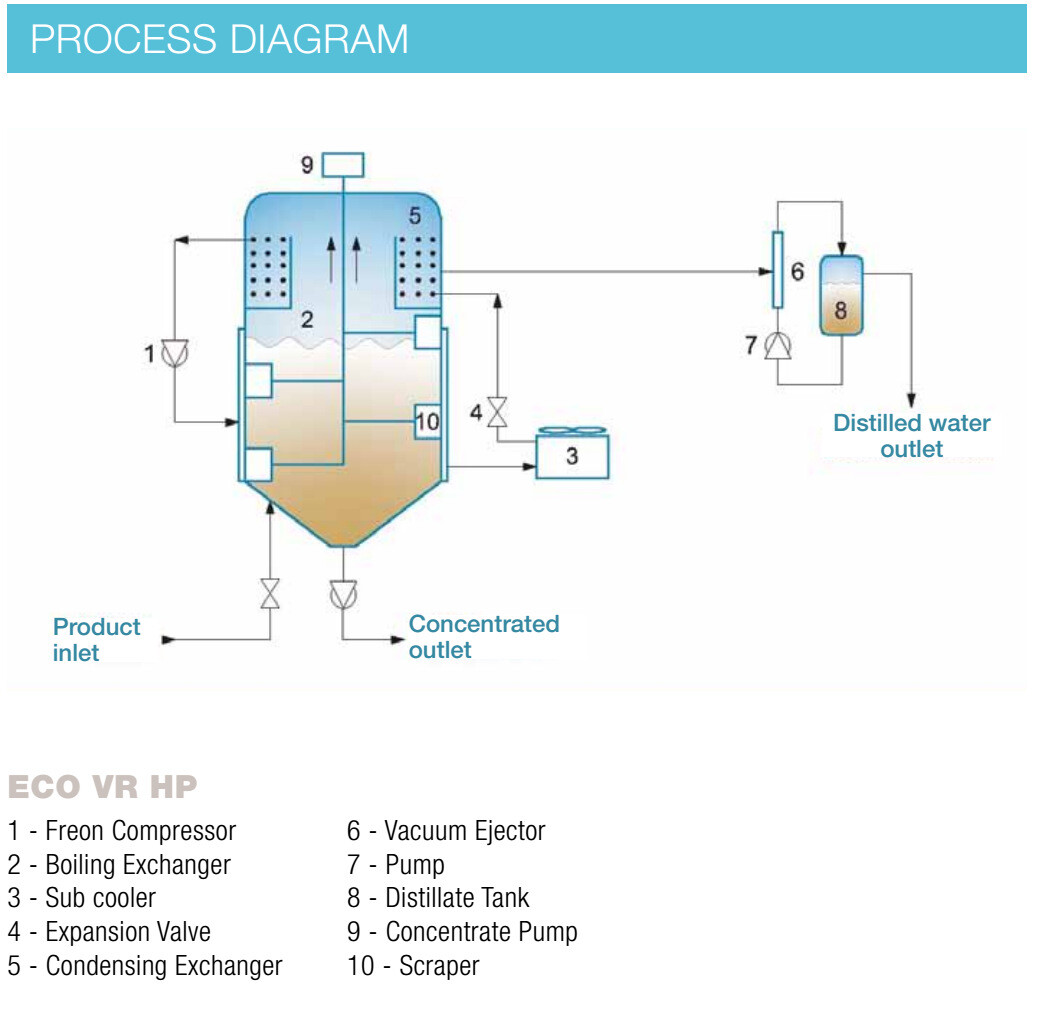

Κατά τη διάρκεια της λειτουργίας, ο θάλαμος της μονάδας βρίσκεται υπό κενό σε -740 mm Hg. Το κενό δημιουργείται με την βοήθεια μιας ειδικής αντλίας κενού (7). Η καρδιά του συστήματος είναι η αντλία θερμότητας του κυκλώματος που αποτελείται από έναν συμπιεστή (1) που συμπιέζει το ψυκτικό υγρό στον εναλλάκτη θερμότητας (2) έως τους 60 °C. Ο εναλλάκτης θερμότητας προκαλεί το βρασμό του υγρού και την εξάτμιση του νερού που περιέχεται στο απόβλητο. Το ψυκτικό υγρό που εξέρχεται από τον εναλλάκτη θερμότητας, οδεύει προς το ψυγείο (3) και εξατμίζεται μέσω της βαλβίδας εκτόνωσης (4) ψύχοντας ταυτόχρονα τους υδρατμούς στο τμήμα της συμπύκνωσης (5). Κατά τη διαδικασία αυτή, οι υδρατμοί συμπυκνώνονται και δημιουργούν το απόσταγμα (8). Κατάλληλη αντλία εξαγωγής απομακρύνει το απόσταγμα το οποίο αποθηκεύεται σε δεξαμενή. Το απόσταγμα μπορεί να ανακυκλωθεί εκ νέου στην παραγωγική διαδικασία ή να απορριφθεί αφού προηγούμενα διαπιστωθεί ότι ακολουθεί πιστά τα όρια απόρριψης της περιοχής.

Το υπολειπόμενο συμπύκνωμα απομακρύνεται και συγκεντρώνεται αυτόματα. Κατά τις παραπάνω διεργασίες η μονάδες δεν χάνουν ποτέ το κενό. Όλοι οι εξατμιστήρες μπορούν να εργάζονται 24 ώρες την ημέρα, 7 ημέρες την εβδομάδα.

Η ιδιαιτερότητα της VR είναι o εξωτερικός μανδύας για εναλλάκτη θερμότητας αφήνοντας τον εσωτερικό θάλαμο ελεύθερο για καθαρισμό των αποθέσεων και ανόργανης ή οργανικής λάσπης (fouling) με το ειδικό περιστρεφόμενο (9) ξέστρο (10). Η λάσπη συγκεντρώνεται στο κάτω μέρος του θαλάμου και απομακρύνεται με ειδική αντλία.

Ο θάλαμος και οι εναλλάκτες είναι από ανοξείδωτο χάλυβα AISI 316 και 316L
Ειδικά κράματα όπως Sanicro 28, Titanium, Hastelloy, Incolloy, SAF 2507 – Super Duplex μπορεί να χρησιμοποιηθούν κατόπιν ζήτησης, ανάλογα με την σύσταση του αποβλήτου.
