Συναγερμός ανίχνευσης διαρροών σειράς LeakDtec
Ελεγκτές και συναγερμοί ανίχνευσης διαρροών σειράς LeakDtec για αξιόπιστη παρακολούθηση δεξαμενών διπλού τοιχώματος, φρεατίων, λεκανών συγκράτησης και βιομηχανικών εγκαταστάσεων.
Διατίθενται ως LD1C μονής ζώνης και LD4C τεσσάρων ζωνών, με ξεχωριστά τεχνικά χαρακτηριστικά και δυνατότητες ανά μοντέλο.
Η έκδοση LD4C διαθέτει 4 εισόδους, 4 εξόδους ρελέ και επικοινωνία RS485 Modbus για ενσωμάτωση σε συμβατά συστήματα PLC, SCADA και BMS.
Περιγραφή
Ελεγκτές & Συναγερμοί Ανίχνευσης Διαρροών Σειράς LeakDtec
Η σειρά LeakDtec αποτελεί μία ολοκληρωμένη λύση ελέγχου και συναγερμού για εφαρμογές ανίχνευσης διαρροών σε δεξαμενές διπλού τοιχώματος, λεκάνες συγκράτησης, φρεάτια και απαιτητικές βιομηχανικές εγκαταστάσεις.
Οι ελεγκτές LeakDtec λειτουργούν σε συνδυασμό με κατάλληλα καλώδια ανίχνευσης διαρροών και παρέχουν άμεση ειδοποίηση όταν ανιχνευθεί παρουσία υγρού, επιτρέποντας την έγκαιρη αντίδραση του προσωπικού και τον περιορισμό πιθανής απώλειας προϊόντος ή ζημιάς σε εξοπλισμό.
Η σειρά περιλαμβάνει δύο βασικές διαμορφώσεις: το LD1C μονής ζώνης για απλές εφαρμογές τοπικής παρακολούθησης και το LD4C τεσσάρων ζωνών για εγκαταστάσεις που απαιτούν ταυτόχρονη παρακολούθηση έως τεσσάρων ανεξάρτητων καλωδίων ανίχνευσης.
Το LD4C διαθέτει επιπλέον τέσσερις ανεξάρτητες εξόδους ρελέ και επικοινωνία RS485 με βιομηχανικό πρωτόκολλο Modbus, επιτρέποντας τη διασύνδεσή του με συμβατά PLC, SCADA, BMS και άλλα συστήματα αυτοματισμού.
Βασικά Πλεονεκτήματα
- Άμεση ειδοποίηση κατά την ανίχνευση διαρροής.
- Επιλογή μονής ή τετραπλής ζώνης παρακολούθησης.
- Σύνδεση με κατάλληλα καλώδια ανίχνευσης διαρροών.
- Ενδείξεις κατάστασης και συναγερμού.
- Έξοδοι ρελέ για σύνδεση με εξωτερικά συστήματα ελέγχου.
- RS485 Modbus στην τετρακάναλη έκδοση LD4C.
- Κατάλληλο για βιομηχανικές και απαιτητικές εφαρμογές ανίχνευσης διαρροών.
Εφαρμογές
- Δεξαμενές διπλού τοιχώματος και παρακολούθηση διάκενου
- Χημικά | Οξέα | Βάσεις
- Δεξαμενές αποθήκευσης χημικών
- Φρεάτια και λεκάνες δευτερεύουσας συγκράτησης
- Συστήματα δοσομετρικών αντλιών
- Αντλίες, βαλβίδες και εξαρτήματα σωληνώσεων
- Βιομηχανικές εγκαταστάσεις παραγωγής και επεξεργασίας
- Κτίρια, αποθήκες και κρίσιμες εγκαταστάσεις πολλαπλών ζωνών

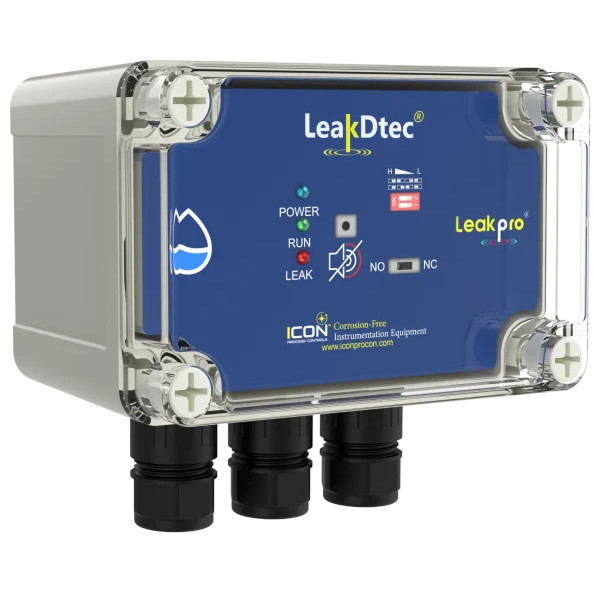

LD1C – Ελεγκτής Ανίχνευσης Διαρροών Μονής Ζώνης
Το LD1C αποτελεί την έκδοση μονής ζώνης της σειράς LeakDtec® και έχει σχεδιαστεί για εφαρμογές όπου απαιτείται η παρακολούθηση ενός sensing cable ή μίας ανεξάρτητης περιοχής ανίχνευσης.
| Χαρακτηριστικό | LD1C |
| Τύπος | Ελεγκτής / συναγερμός ανίχνευσης διαρροών μονής ζώνης |
| Αριθμός καναλιών ανίχνευσης | 1 |
| Τάση τροφοδοσίας | 24 VDC |
| Μέγιστη κατανάλωση ρεύματος | 20 mA |
| Χρόνος απόκρισης | ≤1 sec |
| Θερμοκρασία λειτουργίας | -40 έως +70°C |
| Σχετική υγρασία λειτουργίας | 0–95% RH |
| Έξοδος | Ρελέ 2 A |
| Υλικό περιβλήματος | ABS / Polycarbonate |
| Κατασκευή περιβλήματος | Ανθεκτικό στη διάβρωση θερμοπλαστικό |
| Βαθμός προστασίας | NEMA 4X / IP67 |
| Ειδοποίηση διαρροής | Σε πραγματικό χρόνο |
| Ενδείξεις πρόσοψης | POWER / RUN / LEAK |
| Σύνδεση αισθητήρα | Cable Grip Quick Connect |
| Σύνδεση τροφοδοσίας | Cable Grip Quick Connect |
| Εγκατάσταση συνδέσεων | Χωρίς χρήση ειδικών εργαλείων |
| Συνδεσιμότητα αισθητήρων | Αρθρωτή σύνδεση συμβατού καλωδίου ανίχνευσης |
LD4C – Ελεγκτής Ανίχνευσης Διαρροών Τεσσάρων Ζωνών
Το LD4C έχει σχεδιαστεί για εγκαταστάσεις όπου απαιτείται ταυτόχρονη παρακολούθηση έως τεσσάρων ανεξάρτητων ζωνών ανίχνευσης. Διαθέτει τέσσερις εισόδους sensing cable, τέσσερις εξόδους ρελέ και βιομηχανική επικοινωνία RS485 Modbus.
| Χαρακτηριστικό | LD4C |
| Τύπος | Ελεγκτής ανίχνευσης διαρροών τεσσάρων ζωνών |
| Αριθμός καναλιών ανίχνευσης | 4 |
| Είσοδοι καλωδίων ανίχνευσης | 4 ανεξάρτητες είσοδοι |
| Τάση τροφοδοσίας | 12–24 VDC |
| Ρεύμα λειτουργίας | <0,1 A |
| Θερμοκρασία λειτουργίας | -20 έως +75°C |
| Έξοδοι σήματος | 4 |
| Έξοδοι ρελέ | 4 ανεξάρτητες έξοδοι ρελέ |
| Ακροδέκτες εξόδων ρελέ | NO / NC / NM ανά έξοδο |
| Επικοινωνία | RS485 |
| Πρωτόκολλο επικοινωνίας | Modbus |
| Βασικός ρυθμός επικοινωνίας | 9600 baud |
| Επιλέξιμοι ρυθμοί επικοινωνίας | 4800 / 9600 / 19200 baud |
| Μορφή επικοινωνίας | N, 8 |
| Ένδειξη τροφοδοσίας | Πράσινο LED POWER |
| Ενδείξεις συναγερμού | 4 κόκκινα LED – ALM1 / ALM2 / ALM3 / ALM4 |
| Οπτική ειδοποίηση διαρροής | Ναι |
| Ηχητική ειδοποίηση διαρροής | Ναι |
| Σίγαση συναγερμού | Πλήκτρο Alarm Silence |
| Μέγιστο μήκος sensing cable | 2500 ft / περίπου 800 m |
| Ψηφιακό σήμα | Ναι |
| Προστασία από ηλεκτροστατικές εκφορτίσεις | Ναι |
| Προστασία από υπερτάσεις | Ναι |
| Προστασία από κεραυνικά φαινόμενα | Ναι |
| Διασύνδεση RS485 | RS+ / RS- |
| Διασύνδεση τροφοδοσίας | Υποδοχή DC 3,5 mm |
| Διαστάσεις | 104 × 59 × 28 mm |
| Απομακρυσμένη παρακολούθηση | Μέσω RS485 Modbus σε συμβατά PLC / SCADA / BMS / συστήματα αυτοματισμού |
Συμβατά Καλώδια Ανίχνευσης
| Κωδικός | Περιγραφή |
| LDC-G-X | Δίκλωνο καλώδιο ανίχνευσης διαρροών γενικής χρήσης – PE / Cu |
| LDC-P-X | Τετράκλωνο καλώδιο ανίχνευσης διαρροών γενικής χρήσης – PE / Cu |
| LDC-PC-X | Τετράκλωνο καλώδιο ανίχνευσης διαρροών για χημικά / διαβρωτικά μέσα – PE / Cu |
Αναφέρονται εκδόσεις καλωδίων μήκους 1 m, 3 m, 10 m και 30 m. Για άλλες διαμορφώσεις ή μεγαλύτερα μήκη πρέπει να επιλέγεται το κατάλληλο sensing cable σύμφωνα με τις προδιαγραφές του συγκεκριμένου συστήματος.
ΣΗΜΑΝΤΙΚΟ
Οι ελεγκτές LeakDtec δεν αποτελούν από μόνοι τους το αισθητήριο στοιχείο ανίχνευσης. Για την πραγματική ανίχνευση της παρουσίας υγρού απαιτείται κατάλληλο συμβατό καλώδιο ανίχνευσης.
Η επικοινωνία RS485 Modbus αφορά το LD4C.
Το LD1C και το LD4C διαθέτουν διαφορετικές ηλεκτρικές και λειτουργικές προδιαγραφές. Η επιλογή μοντέλου πρέπει να γίνεται σύμφωνα με τον αριθμό των ζωνών, τις απαιτήσεις επικοινωνίας και τη συνολική αρχιτεκτονική του συστήματος.
Σε εφαρμογές με οξέα, βάσεις ή άλλα διαβρωτικά χημικά, πρέπει επίσης να ελέγχεται η χημική συμβατότητα του επιλεγμένου sensing cable με το συγκεκριμένο μέσο, τη συγκέντρωση και τη θερμοκρασία λειτουργίας.
![]()
Διαστάσεις
Διαστάσεις LD1C

Διαστάσεις LD4C
