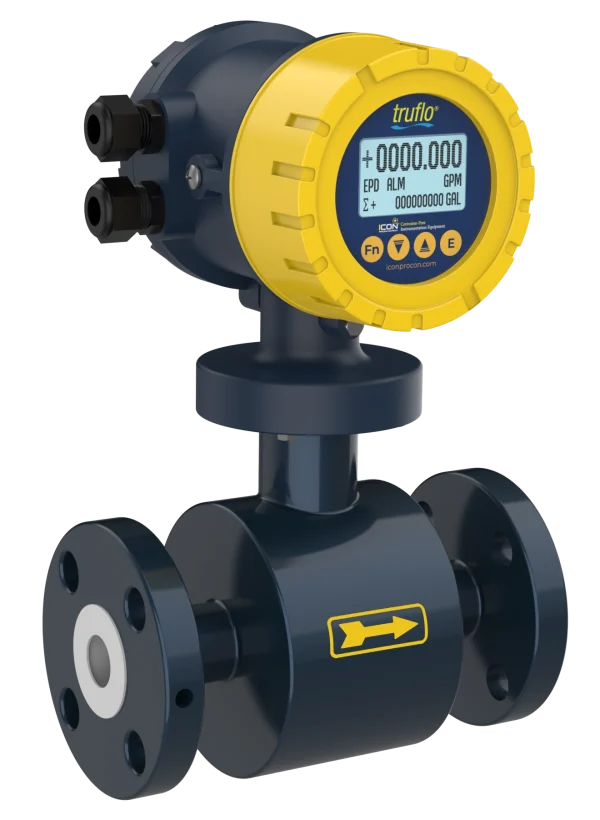

Μαγνητικό Ροόμετρο για Διαβρωτικά ή μη Υγρά MF1000
Ο μαγνητικος αισθητήρας ροής Truflo MF1000 παρέχει μακροχρόνια και αξιόπιστη απόδοση ακόμη και στις πιο απαιτητικές εφαρμογές. Το MF1000 είναι ένα μαγνητικό ροόμετρο που βασίζεται σε μικροεπεξεργαστή και έχει σχεδιαστεί για υψηλή απόδοση, εύκολη εγκατάσταση, λειτουργία και συντήρηση.
Περιγραφή
Μαγνητικό Ροόμετρο για Διαβρωτικά η μη Υγρά
ICON MF1000
Το Μαγνητικό Ροόμετρο για Μέτρηση Ροής Υγρών MF1000 παρέχει μακροχρόνια και αξιόπιστη απόδοση ακόμη και στις πιο απαιτητικές εφαρμογές. Ο MF1000 είναι ένα ροόμετρο που βασίζεται σε μικροεπεξεργαστή και έχει σχεδιαστεί για υψηλή απόδοση, εύκολη εγκατάσταση, λειτουργία και συντήρηση.
Το Μαγνητικό Ροόμετρο MF1000 είναι πραγματικά ένας στιβαρός και οικονομικός αισθητήρας μέτρησης ροής όγκου. Επιπλέον, έχει ακρίβεια μέτρησης ± 0,5% του ρυθμού ροής. Η πλήρως συγκολλημένη κατασκευή παρέχει ερμητική σφράγιση που προστατεύει από την υγρασία και άλλους ρύπους. Το σφραγισμένο περίβλημα εξασφαλίζει μέγιστη αξιοπιστία του αισθητήρα προστατεύοντας όλα τα εσωτερικά εξαρτήματα και την καλωδίωση ακόμη και στα πιο επιθετικά περιβάλλοντα.
Χαρακτηριστικά
- Κατάλληλα για νερό, απόβλητα και διαβρωτικά χημικά
- Οθόνη LCD με οπίσθιο φωτισμό που λειτουργεί με μπαταρία
- Ρυθμός ροής | Συνολική
- Υψηλή ακρίβεια
- Εύρος μεγέθους 3/8″ – 24″
- Εξαιρετική χημική αντοχή
- Εύχρηστος προγραμματισμός
- 4-20mA | Παλμός συχνότητας | RS 485
Τεχνικά Χαρακτηριστικά
|
|
| Χαρακτηριστικά |
MF1000
|
| Κατεύθυνση ροής | Θετική | Αρνητική | Καθαρή Ροή |
| Εύρος μεγέθους | 3/8” έως 20” |
| Επαναληψιμότητα | ±0.1% |
| Ακρίβεια | ±0.5% |
| Έξοδος σήματος | 4-20mA | Παλμός συχνότητας | RS-485 | HART |
| Κλάση προστασίας | IP68 |
| Τροφοδοσία | 18~36VDC | 85 ~ 240VAC | Μπαταρία (3800W) |
| Μετατροπέας | Ενσωματωμένος Τύπος | Τηλεχειριστήριο |
| Εύρος μέτρησης | 0.3 ~ 10 m/s | 0.98 ~ 32.8 ft/s |
| Θερμοκρασία περιβάλλοντος | -20ºC ~ 60ºC | -4°F to 140°F |
| Υλικό επένδυσης | PTFE Teflon® |
| Υλικό σώματος | Σκληρός χάλυβας |
| Υλικό ηλεκτροδίου | Hastelloy C |
| Ηλεκτρική αγωγιμότητα | ≥ 20μS/cm |
| Πίεση |
Φλάντζα ANSI 150lb: 285 psi Μέγ. Φλάντζα ANSI 600 lb: 800 psi Μέγ. |
| Τεχνικό Εγχειρίδιο |
Εύρος Ροής
| Size (inch) |
DN (mm) |
Ταχύτητα (m/s) | ||
| V = 0.50 | V = 5.00 | V = 10.00 | ||
| Εύρος ροής (L/min) | ||||
| (Min.) | (Calibrated) | (Max.) | ||
| 3/8” | 10 |
2.35 |
23.32 | 46.67 |
| 1/2” | 15 | 5.30 | 53.00 | 106.03 |
| 3/4” | 20 | 9.43 | 94.26 | 188.51 |
| 1” | 25 | 14.73 | 147.25 | 294.50 |
| 1 ¼” | 32 | 24.11 | 241.24 | 482.49 |
| 1 ½” | 40 | 37.70 | 377.16 | 754.46 |
| 2 | 50 | 58.89 | 588.56 | 1178.10 |
| 2 ½ | 65 | 99.50 | 995.19 | 1990.00 |
| 3” | 80 | 150.80 | 1508.2 | 3020.7 |
| 4” | 100 | 235.60 | 2356.0 | 4713.2 |
| 5” | 125 | 368.10 | 3680.7 | 7360.1 |
| 6” | 150 | 530.33 | 5301.9 | 10598.5 |
| 8” | 200 | 942.98 | 9410.6 | 18863.0 |
| 10” |
250 |
1471.1 | 14723.0 | 29445.0 |
| 12” | 300 | 2120.9 | 21213.0 | 42302.0 |
| 14” | 350 | 2888.1 | 28896.0 | 57728.0 |
| 16” | 400 | 3770.4 | 37700.0 | 75486.0 |
| 18” | 450 | 4770.9 | 47728.0 | 95374.0 |
| 20” | 500 | 5889.7 | 58861.0 | 117917.0 |
Τυπικά Mήκη
Τυπικά μήκη
| Μέγεθος (ίντσες | DN) |
Μήκος
(mm) |
| 3/8” – 2” | 10 – 50 | 200 |
| 21/2” – 5” | 65 – 125 | 250 |
| 6” | 150 | 300 |
| 8” | 200 | 350 |
| 10” | 250 | 450 |
| 12” | 300 | 500 |
| 14” | 350 | 550 |
| 16” – 20” | 400 – 500 | 600 |
Σημείωση:
• Τα αναφερόμενα μήκη είναι για επενδύσεις PTFE και CS.
• Τα μήκη ενδέχεται να διαφέρουν για άλλες επενδύσεις.
• Λάβετε υπόψη την ανοχή ± 2 mm.
